產品簡介

【生產能力】2-200m3/h

【適用范圍】廣泛用于煤、水泥、碎礦石、糧食等；結構簡單，運行平穩，更換方便鏈條經特殊處理使用壽命長。

【產品簡介】中厚斗式提升機適用于低處往高處提升，供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。

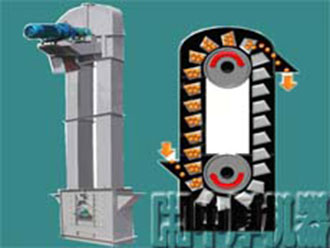

工作原理

斗式提升機工作時料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉， 斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。

產品優勢

>驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。
>提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。
>運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。
>使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。

技術參數

TD系列提升機技術參數

型號	TD160				TD250			TD315			TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量(m3/h)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗寬	160				250			315			400
斗容(L)	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距	280		350		360	450		400	500		480		560
帶寬	200				300			400			500
斗速(m/s)	1.4				1.6			1.6			1.8
物料量大塊	2				35			45			55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q	S
輸送量(m3/h)	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50	72
斗寬	> 500				630			160		250		350		450
斗容(L)	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5	15
斗距	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
斗速(m/s)	1.8				2			1		1.25		1.25		1.25
物料塊	≤60				≤70			≤25		≤35		≤45		≤55

TH系列提升機技術參數

型號	HL-300		HL-400		TH-315		TH-400		TH-500		TH-630		TH-800		TH-1000
料斗型式	Q	S	Q	S	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH
輸送量(m3/h)	24	28	45	47	21	36	36	56	45	70	68	110	87	141	141	220
斗寬	300		400		315		400		500		630		800		1000
斗容	4.4	5.2	10	10.5	3.75	6	5.9	9.5	9.3	15	14.6	23.6	23.3	37.5	37.6	58
斗距	500		600		500		600		688		688		920		920
鏈條規格	Φ18*50		Φ18*50		Φ18*50		Φ18*50		Φ22*86		Φ22*86		Φ26*92		Φ26*92
鏈輪節徑	630		630		630		710		800		900		1000		1250
斗速(m/s)	1.4		1.4		1.4		1.4		1.5		1.5		1.6		1.6
物料塊度	≤40		≤50		≤45		≤55		≤65		≤75		≤85		≤100
