【生產能力】10-100t/h

【適用范圍】廣泛應用于高爐礦渣、小粒度粘土、河沙、煤、鐵礦粉、建筑業的干粉砂漿，黃砂等鑄造行業的型砂

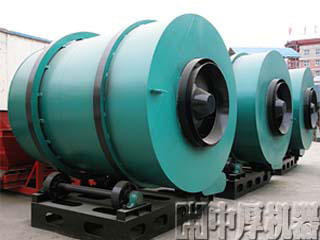

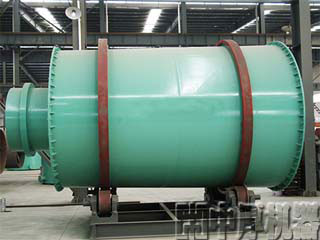

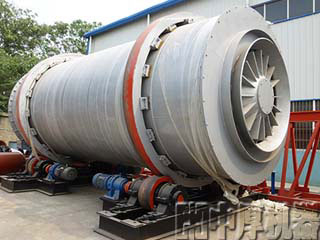

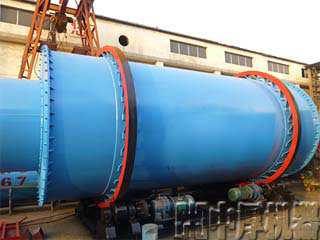

【產品簡介】回轉式三筒烘干機它主要用于烘干溫度和粒度范圍內的顆粒物料，是在我們科研人員經過多年設計單筒烘干機的基礎上改進的高效節能產品。經多個行業的應用，取的了良好的效果。三回程烘干機改進了原單筒烘干機的內部結構，增加入機前濕料的予烘干和延長濕料在機內烘干時間，再加上密封，保溫以及合理的配套措施，使烘干機的生產能力與原單筒烘干機相比效率提高50-80%，單位容積蒸發強度可達120-180kg/t,標準煤耗僅為6-8kg/t。其技術先進，設計合理，操作簡單。可廣泛應用于高爐礦渣、小粒度粘土、河沙、煤、鐵礦粉、建筑業的干粉砂漿，黃砂等鑄造行業的型砂。

工作原理

物料由供料裝置進入回轉筒的內層，實現順流烘干，物料在內層的抄板下不斷抄起，散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷被反復揚起，呈進兩步退一步的行進方式，物料在中層即充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥的時間，物料達到干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥的目的。

產品優勢

1.技術含量高，熱效率高達80%（單筒的熱效率僅35%），比單筒的節煤68%，產量提高50-58%。
2.減少廠房建筑面積，節約工程投資40%左右。
3.設備材料采用耐磨合金錳板，比普通鋼板耐磨4倍，使用壽命長。
4.熱效率高，外筒溫度低于60度。出料溫度低于60度（單筒出料150度左右），除塵設備使用時間長，也可直接使用脈沖除塵。
5.無需大小齒輪傳動，采用托輪傳動。電耗降低60%。
6.熱風爐可配套沸騰爐，煤氣發生爐，噴煤爐，手燒爐，也可配用燃油，燃氣爐。
7.容易管理操作，減少人員，節約勞動力資源。

技術參數

規格/參數	Φ2*4.5m	Φ2.2*5m	Φ2.5*6m	Φ2.7*6.5m	Φ3*6.5m	Φ3.2*7m	Φ3.6*8m
外筒直徑(m)	2	2.2	2.5	2.7	3.0	3.2	3.6
外筒長度(m)	4.5	5	6	6.5	6.5	7	8
筒體容積(m3)	14.13	18.99	29.43	37.19	45.92	56.27	81.39
筒體轉速(r/min)	4-10	4-10	4-10	4-10	4-10	4-10	4-10
進氣溫度（°C）	＜700-800	＜700-800	＜700-800	＜700-800	＜700-800	＜700-800	＜700-800
生產能力(t/h)	15-20	18-25	23-30	28-35	33-45	45-60	55-75
功率(kw)	5.5x2	7.5x2	5.5x4	7.5x4	11x4	15x4	18.5x4
