【生產能力】3-2000t/h

【適用范圍】廣泛應用于金屬與非金屬礦、水泥廠、建筑、砂石冶金等行業。適用于鐵礦石、有色金屬礦石、花崗巖、石灰石、石英巖、沙巖、鵝卵石等

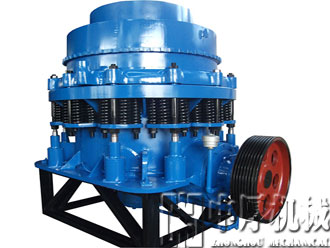

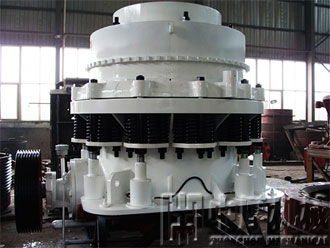

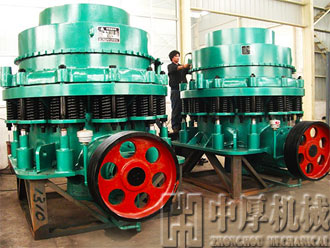

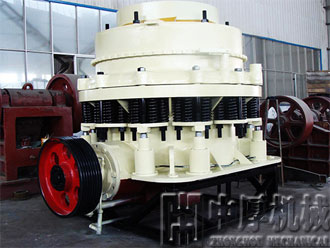

【產品簡介】中厚PDY圓錐破碎機也叫西蒙斯圓錐破碎機，是在引進、吸收國外技術的基礎上，根據客戶的需求，基于層壓破碎原理及多破少磨概念設計研發的集高擺頻、優化腔型和合理沖程于一體的現代高性能破碎機。該系列PDY圓錐破碎機其彈簧保險系統是過載保護裝置，可使金屬異物通過破碎腔而不危害機器，采用干油密封形式，使石粉與潤滑油隔離，保證可靠工作。

PDY圓錐破碎機有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統、控制系統等幾部分組成。動錐錐體壓裝在主軸（堅軸）上，主軸一端插入偏心軸套的錐型孔中。偏心軸套錐型孔中裝有青銅襯套或尼龍襯套。
PDY圓錐破碎機工作時，由電動機通過三角帶、大帶輪、傳動軸、小錐齒輪、大錐齒輪帶動偏心套旋轉，破碎圓錐軸心線在偏心軸套的迫動下做旋轉與運動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使物料再定錐于動錐組成的環形破碎腔內不斷地受到擠壓沖擊和彎曲而破碎。進過多次的擠壓沖擊和彎曲后，物料破碎至要求粒度，經下部排出。

干油密封防塵
采用防塵密封結構，密封效果可靠，有效延長了潤滑油的更換周期和零件的使用壽命。
支持大破碎比 產量高
沖程破碎錐離開軋臼壁的距離大，既允許更多物料進入，又形成較大的排料體積，物料通過的速度加快。
液壓裝置
液壓更安全、方便、快捷。
腔型設備
層壓破碎原理，針對高硬度物料破碎，粒型更優，更均勻，產量更高。
潤滑循環系統
先進可靠的雙泵供油潤滑系統，保證主軸、銅瓦溫升、壽命長、運轉可靠、延長維護周期。
過載保護
彈簧保險系統是過載保護裝置，可使金屬異物通過破碎腔而不危害機器。
PDY標準型液壓圓錐破碎機參數

規格	腔型	推薦的小排礦口 Amm	對應于推薦的小排礦口A的給料口		開路流程對應排礦口的處理能力（t/h）										循環篩的有效方孔									功率 kw	重量 t
															6	13	16	19	25	31	38	50	63
															閉路流程對應排礦口的處理能力（t/h）
			Bmm閉口邊	Bmm開口邊	9	13	16	19	22	25	31	38	51	64	6	10	13	16	19	22	25	32	38
PDY-B0910 PDY-B0917 PDY-B0918	細型 中型 粗型	9 13 25	83 159 163	102 175 178	45	59 59	72 72	81 91	91 109	118 118	136 136	163 163				36	41 41	54 54	72 77	86 90	109 109	132 132		75	10.5
PDY-B1313 PDY-B1321 PDY-B1324 PDY-B1325	細型 中型 粗型 特粗	13 16 19 25	109 188 216 238	137 210 241 259		109	127 132	145 159 172	154 172 195	163 200 218 236	131 227 249 276	253 295 304	349 358				86	95 109	132 141 172	159 172 172	186 195 200 204	213 227 236		155	23
PDY-B1620 PDY-B1624 PDY-B1626 PDY-B1636	細型 中型 粗型 特粗	15 22 25 38	188 213 241 331	209 241 269 368			181	204	227 258	258 290 299	295 336 354	327 381 417 431	417 454 476	635 630				145	190	218 227	270 281 286	300 308 317	360 381	220	56
PDY-BC2127 PDY-BC2133 PDY-BC2136 PDY-BC2146	細型 中型 粗型 特粗	19 25 31 38	253 303 334 425	278 334 369 460				544	580	712 862	880 1034 1125	1034 1152 1206 1252	1424 1542 1678	1814 1941										400	102

PDY短頭型液壓圓錐破碎機參數

規格	腔型	推薦的最小排礦口Amm	對應于推薦的最小排礦口A的給料口		開路流程對應排礦口的處理能力（t/h）								循環篩的有效方孔							功率 kw	重量 t
													3	6	10	13	16	19	25
													閉路流程對應排礦口的處理能力（t/h）
			Bmm閉口邊	Bmm開口邊	3	5	6	10	13	16	19	25	3	5	6	10	13	16	19
PDY-D0904 PDY-D0906 PDY-D0907	細型 中型 粗型	3 3 6	13 33 51	41 60 76	27 27	41 41	54 54 59	68 68 73	90 90 95	100 113	127		14 14	27 27	45 45 50	63 63 68	72 72 77	86 95	118	75	10.5
PDY-D1306 PDY-D1308 PDY-D1310 PDY-D1313	細型 中型 粗型 特粗	3 6 8 16	29 54 70 98	64 89 105 133	36	59	82 82	104 104 109	136 136 159	163 163 181	200 209	227 236		50	68 72	90 95 100	113 113 127	159 159	118 118	155	23
PDY-D1607 PDY-D1608 PDY-D1613 PDY-D1614	細型 中型 粗型 特粗	5 6 10 13	35 54 98 117	70 89 133 133		90	136 136	163 163 190	209 209 253 253	253 281 281	281 308 308	336 336		82	122 122	159 159 163	190 190 200 200	222 227 227	253 290 290	220	52.5
PDY-D2110 PDY-D2113 PDY-D2117 PDY-D2120	細型 中型 粗型 特粗	5 10 13 16	51 95 127 152	105 133 178 203		218	308	372 404	408 463 517	463 517 540 580	580 621 671	680 744		200	305	400 400	460 460 460 490	540 540 580 595	635 705 705	400	102
