【生產能力】1-150t/8h
【適用范圍】礦產、化工、建筑等行業
【產品簡介】中厚雷蒙磨又叫雷蒙機,雷蒙磨粉機,是結合新進技術,對同行業雷蒙磨進行改進、技術革新,研制出來的新型磨粉設備。雷蒙磨比球磨機效率高、電耗低、占地面積小、一次性投資小。該設備主要用于重晶石、方解石、鉀長石、滑石、大理石、石灰石、白云石、瑩石、石灰、活性白土、活性炭、膨潤土、高嶺土、水泥、磷礦石、石膏、玻璃、保溫材料等莫氏硬度不大于9.3級,濕度在6%以下的非易燃易爆的礦產、化工、建筑等行業280多種物料的高細制粉加工。

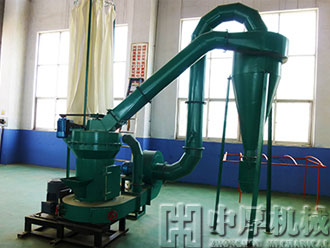

雷蒙磨機結構主要由主機、分析器、風機、成品旋風分離器、微粉旋風分離器及風管組成。其中,主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼組成。

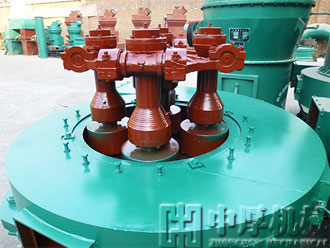

雷蒙磨工作時,將需要粉碎的物料從機罩殼側面的進料斗加入機內,依靠懸掛在主機梅花架上的磨輥裝置,繞著垂直軸線公轉,同時本身自轉,由于旋轉時離心力的作用,磨輥向外擺動,緊壓于磨環,使鏟刀鏟起物料送到磨輥與磨環之間,因磨輥的滾動碾壓而達到粉碎物料的目的。
1、雷蒙磨粉機立式結構,占地面積相對小,系統性強,不論是從原材料的粗加工還是到輸送到制粉及包裝,都可自成一個獨立的生產系統。
2、雷蒙磨通篩率高,通篩率高達99%,是其他磨粉設備一般達不到的。
3 、主機傳動裝置采用密閉齒輪箱和帶輪,傳動平穩,運轉可靠。
4、重要部件均采用鑄件及型材制造,工藝精細,嚴謹的流程,保證了整套設備的耐用性。
5、雷蒙磨粉機的電氣系統采用集中控制,磨粉車間基本可實現無人作業,并且維修方便。
| 型號 | 3R1410 | 3R1815 | 3R2115 | 3R2615 | 3R2715 | 3R3016 | 4R2715 | 4R3016 | 4R3216 | 5R4119 | 6R4427 |
| 進料粒度(mm) | 10-15 | 10-15 | 10-15 | 15-20 | 15-20 | 20-25 | 15-20 | 20-25 | 20-25 | 20-30 | 20-50 |
| 成品粒度(目) | 60-325 | ||||||||||
| 班產量(t) | 1-10 | 1.3-14 | 1.5-16 | 2-24 | 2-29 | 3-34 | 2-31 | 3-35 | 3-39 | 5-66 | 10-140 |
| 中心軸轉速(r/min) | 280 | 190 | 165 | 165 | 165 | 165 | 165 | 165 | 140 | 103 | 82 |
| 磨環外徑(mm) | 500 | 630 | 725 | 861 | 915 | 975 | 915 | 975 | 1073 | 1400 | 1750 |
| 磨輥直徑(mm) | 140 | 180 | 210 | 260 | 270 | 300 | 270 | 300 | 320 | 410 | 410 |
| 磨輥及磨環高度(mm) | 100 | 150 | 150 | 150 | 150 | 160 | 150 | 160 | 160 | 190 | 270 |
| 主機電機(kw) | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 22 | 30 | 37 | 75 | 132 |
| 風機電機(kw) | 5.5 | 7.5 | 11 | 18.5 | 18.5 | 22 | 18.5 | 22 | 30 | 75 | 132 |
| 分析器電機(kw) | 1.1 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 5.5 | 7.5 | 11 |
