【生產能力】0.3-6t/h

【適用范圍】適用于建筑、石油、化工、耐火保溫材料等多行業粉狀物料制粒。

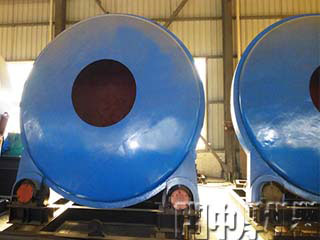

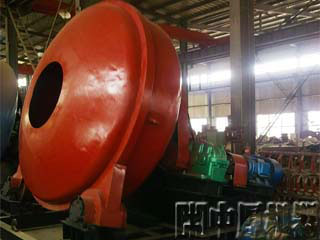

【產品簡介】中厚陶粒砂造粒機又叫成球盤，產品結構簡單，工作可靠，使用維修方便。改善了工作環境和物料的損失，降低生產成本，而且采用封閉式的設計無需安裝刮料裝置，結構更簡單，設計更合理，操作簡單維護方便等優點。

工作原理

各種干粉物料從設備頂部加入，經脫氣、螺旋預壓縮并輸送至兩只軋輥的弧形槽口，兩只軋輥等速、反向旋轉，將物料咬入槽內并進行強制壓縮，物料通過壓縮區后承受的壓力逐漸減小，其表面張力和重力使之自然脫出，進入碎粒機和整粒機破碎、修整，再進入振動篩進行篩分，合格品通過輸送機被送入成品倉或直接包裝，粉狀篩下物料通過回料裝置再次被送回原料倉進行二次輥壓，擠壓力的大小可根據顆粒強度的需要由液壓系統進行調節。通過改變輥面開槽形式，可得到片狀、條狀、橄欖狀、扁球狀等物料。

產品優勢

1.圓盤造粒機結構新型新穎合理，重量減輕，高度降低。工藝布置靈活方便，適合老廠改造。
2.大盤傾角可調節。采用角度墊片，調整靈活方便。
3.采用無動力組合刮刀一體化使輔助功率消耗降低。
4.大盤由盤體和盤節組成。降低主電機功率。盤節沿盤體可上下調節。盤節端部為邊法蘭，料球出盤時可保證料球不被拉傷、撕裂。
5.全新清淤設計，由無動力組合刮刀清邊清底，清角刮刀清盤角，配合盤體處理技術，清淤、成球效果好，不會出現大泥團，料球直徑90%在3-5mm。

技術參數

型號	造粒盤直徑	盤邊高度	容積(m3)	轉速(r/min)	電機功率	生產能力(t/h)	加速劑型號
ZL10	1000	250	0.4	24	2.2	0.3-0.5	XW5-59
ZL15	1500	300	1.1	22	5.5	0.5-0.8	ZQ250-48
ZL18	1800	300	1.4	18	5.5	0.6-1.0	ZQ250-48
ZL20	2000	350	1.8	18	7.5	0.8-1.2	ZQ250-48
ZL25	2500	350	2.5	18	7.5	1.0-1.5	ZQ400-23
ZL28	2800	400	3.3	18	11	1.0-2.5	ZQ250-48
ZL30	3000	450	3.9	16	11	2.0-3.0	ZQ350-23
ZL32	3200	500	4.3	13.6	15	2.0-3.5	ZQ350-23
ZL36	3600	550	5.5	11.3	18.5	3.0-5.0	ZQ400-23
ZL45	4500	600	6.5	8	22	4.0-6.0	ZQ250-48
