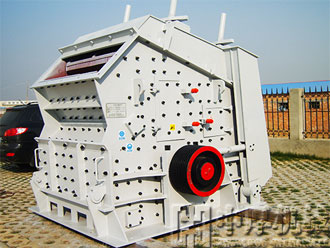

反擊式破碎機的反擊板的作用是對被板錘擊出的物料進行沖擊破碎，并將破碎后的物料重新彈回到破碎區再次進行沖擊破碎。由于反擊板的結構和形狀對破碎機的破碎效果有很大的影響，故要求正確地設計反擊板。

   反擊板的設計包括反擊板的位置、形狀和反擊板級數等。本文重點介紹反擊板形狀的設計。根據理論力學碰撞原理，為了保證物料在破碎腔內被拋射到反擊板上都呈正碰撞，反擊板曲線必須是一條漸開線。但實際上物料不能實現正碰撞，因此常常采用接近漸開線的折線反擊板。

   根據反擊板實際磨損情況可知，破碎腔從卸載點的射線到反擊板上交點起往下到反擊板排料口這個區段是物料重要破碎段，特別是在反擊板排料口附近更主要。因此，折線反擊板的設計方法為：

①對于具有兩段反擊板的，根據入射角等于0和給料口尺寸布置第一段反擊板，從卸載點板錘轉過約25度，再取入射角為0，考慮第一級反擊板最小排料口尺寸及相應角度，便可確定第二級反擊板位置。

②對于具有三段反擊板的破碎機，可根據入射角為0與給料口尺寸布置第一段反擊板。板錘分別轉過20度、40度，再取入射角為0，便可分別確定第二段、第三段反擊板的位置。

   反擊板內表面裝有鋸齒形和平面形襯板,襯板形狀不同對物料的破碎效果也不同。鋸齒形襯板在其他條件相同的情況下，破碎機處理能力較高，但其過粉碎現象嚴重，因此應根據具體實際進行選擇。
